管材配件

1. 電焊套 (Electrofusion Fittings)

特點：

• 電焊套配件是通過內部的電阻絲加熱來熔化管材和配件，使它們牢固地熔接在一起。
• 具有高強度和可靠性，適合永久性連接。
• 能夠在狹小空間內操作，施工便利。

適用情況：

• 高壓管道系統：如天然氣、供水和工業管道。
• 需要高可靠性連接的應用：例如地下管道，需要避免漏水或漏氣。
• 惡劣環境：適合在地下和水下等惡劣條件下使用。

2. 鎖式另件 (Screw Type Fittings)

特點：

• 鎖式配件使用螺紋連接，又稱鎖緊式接頭，通常帶有橡膠密封圈來確保密封性。
• 安裝和拆卸便捷，不需要特殊工具。
• 可重複使用，維護方便。

適用情況：

• 臨時管道系統：例如臨時供水和排水系統。
• 維修和改造：適合需要經常拆卸和重新連接的管道系統。
• 小口徑管道：通常用於小口徑管道連接。

施工方式請見：鎖式另件施工

3. 套焊式另件 (Socket Fusion Fittings)

特點：

• 套焊式配件通過加熱將管材端部插入配件內部，形成牢固的連接。
• 接口平滑，減少了內部流體的阻力。
• 強度高，適合長期使用。

適用情況：

• 小到中等口徑管道：如家用供水和小型工業管道系統。
• 需要光滑內部連接的應用：適合需要減少流體阻力的系統。
• 住宅和商業建築內的管道布置。

施工方式請見: 套焊式另件施工

4. 熱熔另件 (Butt Welding Fittings)

特點：

• 熱熔配件，又稱熔接式接頭，通過加熱兩端管材並將它們對接熔接在一起。
• 連接處無接縫，內外部均光滑。
• 具有最高的強度和耐壓性能。

適用情況：

• 大型和高壓管道系統：如市政供水、污水處理和工業管道。
• 長距離管道：如輸油管道和輸氣管道。
• 需要高強度和耐壓性能的應用。

施工方式請見：熱融接施工

5. 溝槽式另件 (Channel Fittings)

特點：

• 溝槽式配件具有外部或內部溝槽，通過配合其他配件實現連接。
• 安裝迅速，無需焊接或膠水。
• 維護方便，易於拆卸。

適用情況：

• 工業和商業建築管道：如空調系統和消防系統。
• 臨時或可拆卸管道：如展覽會和臨時設施中的管道布置。
• 需要快速安裝和拆卸的應用。

施工方式請見：溝槽式另件施工

6. 插接式另件 (Plug-in Fittings)

特點：

• 插接式配件通過將管材插入配件內部並利用密封圈實現連接。
• 安裝簡便，無需特殊工具。
• 連接牢固，適合中等壓力系統。

適用情況：

• 住宅和輕工業：如家庭供水系統和輕工業排水系統。
• 簡易維修：適合需要簡單和快速維修的應用。
• 小口徑管道：適合中小型口徑管道連接。

施工方式請見：插接式另件

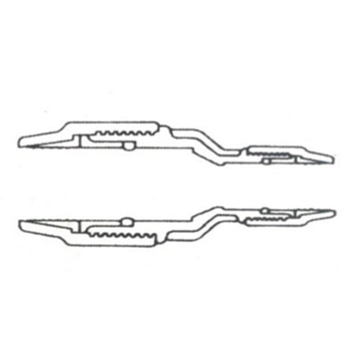

鎖式另件 (Screw Type Fittings)

直接頭	外徑 (mm): 16, 20, 25, 30, 40, 50, 65, 75, 100
45 度彎頭	外徑 (mm): 50, 75, 100
90 度彎頭	外徑 (mm): 16, 20, 25, 30, 40, 50, 65, 75, 100

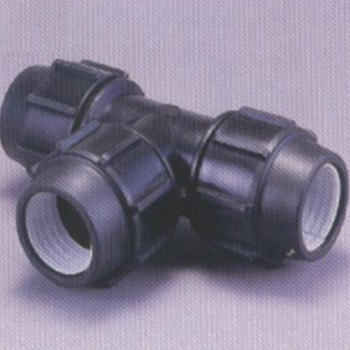

正T	外徑 (mm): 16, 20, 25, 30, 40, 50, 65, 75, 100
法蘭接頭	外徑 (mm): 75, 100
大小T	20×16 25×16 25×20 30×16 30×20 30×25	40×16 40×20 40×25 40×30	50×16 50×20 50×25 50×30 50×40	65×50 75×20 75×25 75×30 75×40 75×50	100×50 100×75
大小頭	20×16 25×16 25×20 30×20 30×25		40×20 40×25 40×30	50×20 50×25 50×30 50×40	65×50 75×50 75×65 100×75
塞頭	外徑 (mm): 16 20 25 30 40 50 65 75 100
新塞頭	外徑 (mm): 16, 20, 25, 30, 40, 50, 65
鞍座	16×75 16×100 16×150		20×75 20×100 20×150	25×75 25×100 25×150	30×75 30×100 30×150 40×100 40×150

套焊式另件 (Socket Fusion Fittings) **亦有JIS規格

直接頭
外徑 (mm): 20, 25, 32, 40, 50, 63
90 度內牙彎頭
外徑 (mm): 20, 25
90 度彎頭
外徑 (mm): 20, 25, 30, 40, 50, 63
正T
外徑 (mm): 20, 25, 32, 40, 50, 63
外牙接頭
外徑 (mm): 20, 25, 32, 40, 50, 63
大小頭
25×20 32×20 32×25	40×20 40×32	50×20 50×25 50×32 50×40	63×25 63×32 63×40 63×50
大小T
25×20 32×20 32×25	40×20 40×32	50×20 50×25 50×32 50×40	63×25 63×40 63×50

熱熔另件（Butt Welding Fittings）**亦有JIS規格 **其他特殊規格請詢問

90 度彎頭	A). 一體成型射出 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315 B). 焊制對接 355, 400, 450, 500, 560, 630, 710
45 度彎頭	A). 一體成型射出 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315 B). 焊制對接 355, 400, 450, 500, 560, 630, 710
法蘭	A). 一體成型射出 25, 32, 40, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710
正T	A). 一體成型射出 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315 B). 焊制對接 355, 400, 450, 500, 560, 630, 710
大小頭	A). 一體成型射出   75 90 110 125 140 160 180 200 225 250 280 315 63                         75                         90                         110                         125                         140                         160                         180                         200                         225                         250                         280                         315                           355 400 450 500 560 630 710 315               355               400               450               500               560               630
大小T

溝槽式另件 (Channel Fittings)

壓環	外徑 (mm): 50, 75, 100, 125, 150
90 度彎頭	外徑(mm): 50, 75, 100, 125, 150

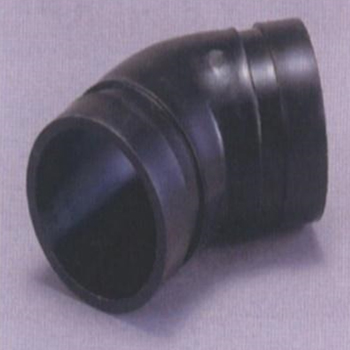

45 度彎頭	外徑(mm): 50, 75, 100, 125, 150
塞頭	外徑 (mm): 50, 75, 100, 125, 150
雙斜梯	外徑 (mm): 100
單斜梯	50 50X75 70	100 100×40 100×50 100×75	125 125×50 125×75 125×100	150 150X100
順水梯	50 50X75 70	100 100×40 100×50 100×75	125 125×50 125×75 125×100	150 150X100
大小頭	50×75		100×50 100×75 100×125	125×150

插接式另件 (Plug-in Fittings)

直接頭	外徑 (mm): 40, 50
90 度彎頭	外徑 (mm): 40, 50
45 度彎頭	外徑 (mm): 40, 50
塞頭	外徑 (mm): 40, 50
大小頭	外徑 (mm): 50x40
存水彎	外徑 (mm): 50
單斜梯	外徑 (mm): 40, 50
平底接頭	外徑 (mm): 50, 75, 100
